欧美激情成人免费在线-黄色视屏免费观看-国产亚洲欧美日韩在线三区-欧美中文字幕视频-欧美日韩亚洲电影-91精品国产免费久久久久久-亚洲欧美另类图区

制品成型后，要置于適應溫度、濕度及充分養(yǎng)護時間環(huán)境內。反之，硬化過程進行得不好，產品中硬化產物產生的數(shù)量不足，游離的ＭｇＯ和ＭｇＣｌ２大量存在，在板材使用過程中一旦遇到適當?shù)臏囟群蜐穸�，板材內部化學反應又重新開始，內部就會產生很大的膨脹內應力，另外若板材養(yǎng)護不好，體積穩(wěn)定性必然很差，內部會有大量自由水分，當遇到干燥環(huán)境時又會產生干縮造成收縮內應力。這兩種內應力破壞力量是很大的，時常造成工程質量事故。

引起菱鎂建筑防火板材翹曲變形的原因還很多，如原材料達不到指標要求，缺乏好的產品配方，改性劑選擇欠佳，無合理的工藝參數(shù)等等。只要掌握了上述板材變形的原因并相應地采取措施，板材翹曲變形弊病并不難克服。

菱鎂建筑防火板材的脆化弊病是指：板材生產出時短期內具有良好的韌性，可以把整張的薄板卷成筒，但經過一段更長的時間后卻變得很脆，一折就斷。若固定在龍骨上，在懸空處，用銳器一捅即破一個窟窿，而且板材的斷面看不到類似藕斷絲連的狀況。產生脆化弊病的原因主要有兩條：一是板材生產中使用了高堿纖維布，也即陶土坩堝布，這種增強材料在菱鎂膠結料的堿性環(huán)境中很快被腐蝕而逐漸失去強度，所以板材斷面看不到菱鎂建筑防火板纖維的痕跡。二是由于板材生產配方不當而造成菱鎂建筑防火板材的脆化。在無機膠凝材料范疇內菱鎂膠凝材料的韌性是其他材料無法比擬的，當采取增韌措施后韌性會明顯增加。

要解決這一弊病有三個措施：

（１）在成型機上加振動設施，用振動來消除膠結料中的氣孔。

（２）在機器上實施滾壓措施，即在底托板和布的上面加一個可調節(jié)高度的滾壓桿。

（３）選用合理的料漿配方，用消泡劑消除漿中的氣泡，控制好料漿的流動性。

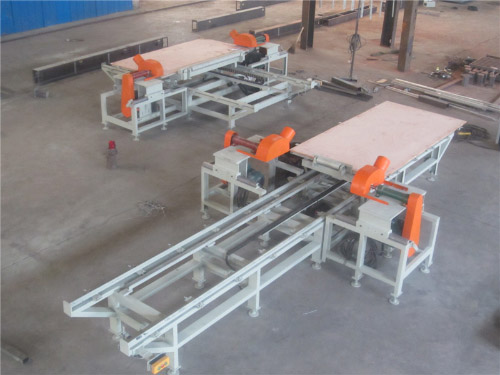

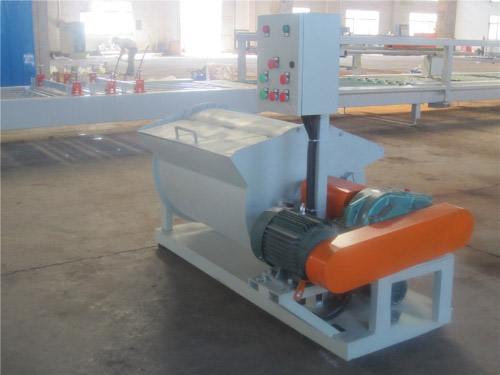

菱鎂建筑防火板生產線上需要控制的工藝參數(shù)很多，要嚴格控制好這些工藝參數(shù)，一定要克服板坯的退板現(xiàn)象，只有這樣才能穩(wěn)定生產，保證板材質量。

菱鎂建筑防火板材兼有有機裝飾板材和無機板材的雙重優(yōu)點。這種產品既有有機板材的柔韌性、再加工性能，又具有無機板材的防火、耐水性。而且強度高于任何一種裝飾板材。因此，只要控制好菱鎂建筑防火裝飾板材的質量，發(fā)展?jié)摿ι醮�。目前我國許多大城市，如上海、北京、廣州等都越來越多地使用機械生產菱鎂建筑防火裝飾板材。該產品目前出口量相當多，據粗略統(tǒng)計，僅上海港每月出口約３００多個集裝箱。機械生產菱鎂防火板只要抓好行業(yè)管理，穩(wěn)定和不斷提高產品質量，發(fā)展前景是十分樂觀的。
